Beställning nr: 86 7047 0000 00009

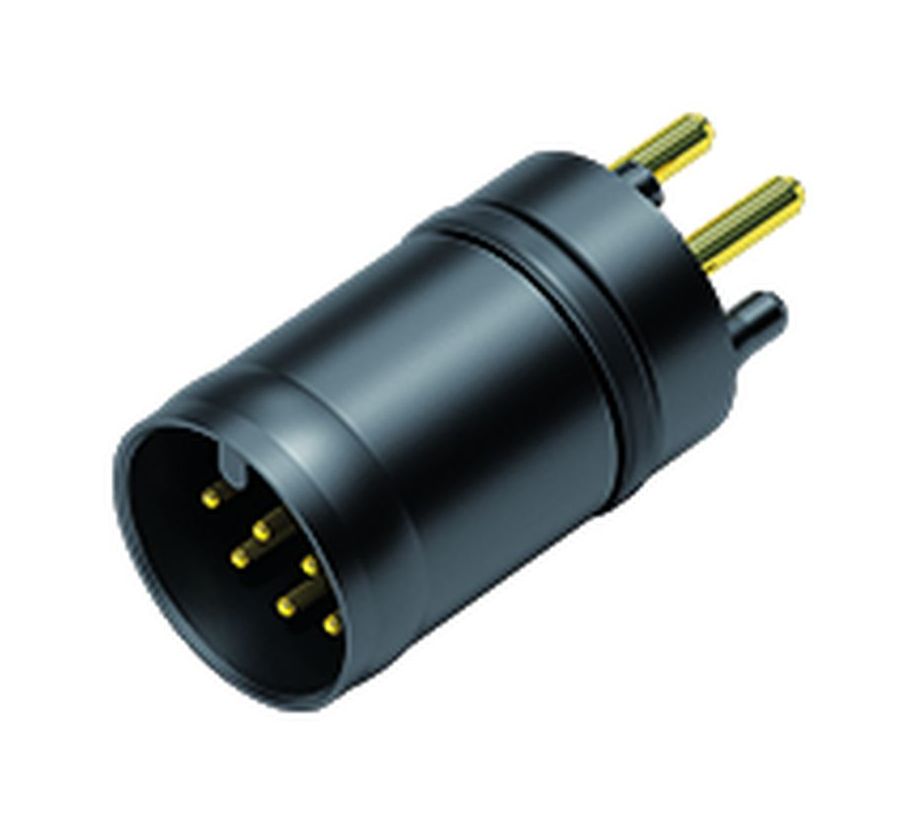

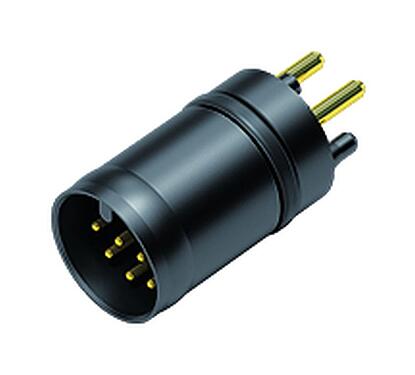

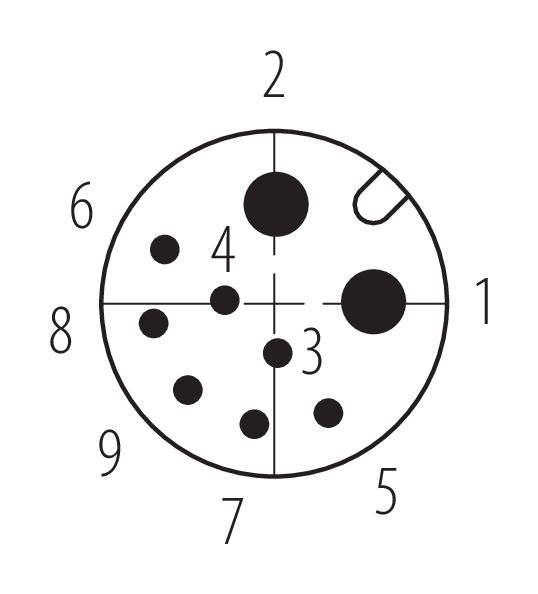

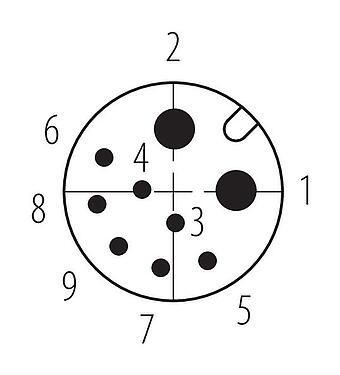

M12 Infälld monteringsplugg, antal poler: 2+7, Kontakta 1+2 THR / Kontakta 3-9 SMT, IP67 ansluten och låst
M12 Hybrid, Serie 767, Automatiseringsteknik – dataöverföring
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 86 7047 0000 00009 |
| Kontakttyp | Infälld monteringsplugg |
| Version | Anslutningsdon pin rakt |
| Kopplingsmetod | skruvning |

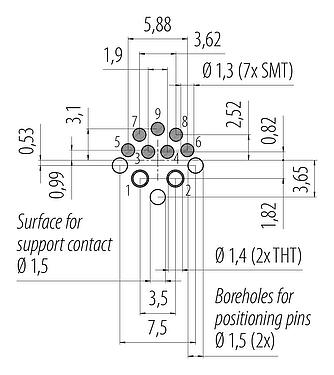

| Kontakttermineringstyp | Kontakta 1+2 THR / Kontakta 3-9 SMT |
| Skyddsklass | IP67 ansluten och låst |
| Temperaturområde från / till | -25 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 1.75 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | Power: 63 V, Signal: 12.5 V |
| Märkt impulsspänning | Power: 800 V, Signal: 500 V |
| Märkström | 0,5 A Signal / 12 A Power |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | II |
| Isolationsgrupp | I |
Material
Merless| Material kontakthus | PUR |
| Material kontaktinsats | PA |
| material kontaktelement | CuZn(mässing) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | e000918b-be91-4246-a1a2-e0dcdf3e5cb4 |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
