Beställning nr: 77 9835 0000 00004

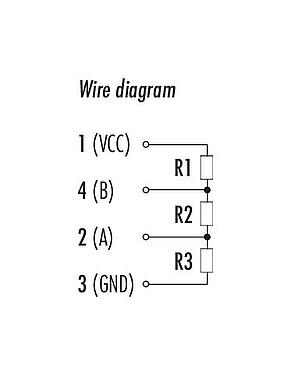

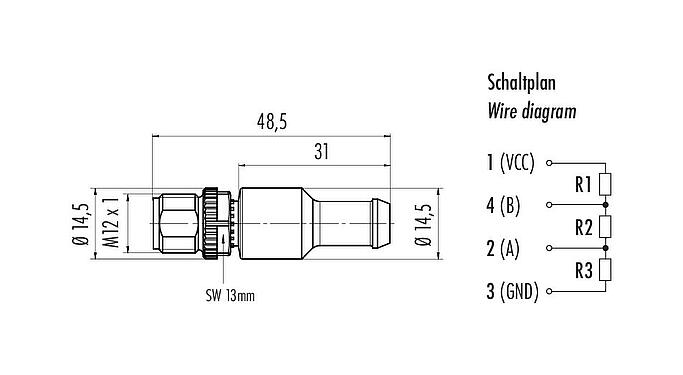

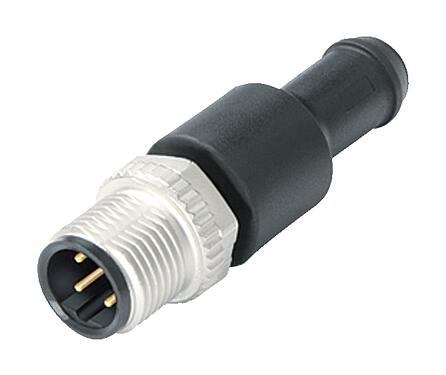

M12 Avslut plugg, antal poler: 4, oskärmad, IP69K, Profibus, PUR
M12-B, Serie 766, Automatiseringsteknik – dataöverföring
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer |
77 9835 0000 00004
Alternativt artikelnummer: 79 4329 109 04
|
| Observera |
Vänligen observera, att på grund av bytet från gamla till nya beställningsnummer kan det uppstå avvikelser i de tekniska specifikationerna. För detaljerade frågor om produkter, vänligen använd modulen ”Kontakt med kundtjänst” till höger på denna webbplats.
Mer |
| Kontakttyp | Avslut plugg |
| Typ standard | DIN EN 61076-2-101 |
| Version | Anslutningsdon pin rakt |
| Kopplingsmetod | skruvning |
| Skyddsklass | IP69K |
| Temperaturområde från / till | -25 °C / 90 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 9.58 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 108 Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | oskärmad |
Material
Merless| Material kontakthus | PUR |
| Material kontaktinsats | PUR |
| material kontaktelement | CuZn(mässing) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 6cc2faa4-858c-4022-823b-302c2973436d |
Klassificeringar
Merless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektivet | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Kabeldata
Merless| Kabelns struktur | |
| Typ av kabel | Profibus |
| Mantel material | PUR |
| Tråduppbyggnad ledare | 42 x 0,10 mm |
| Andra egenskaper | |
| Halogenfri | ja |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
