Artikelnr.: 99 0095 102 05

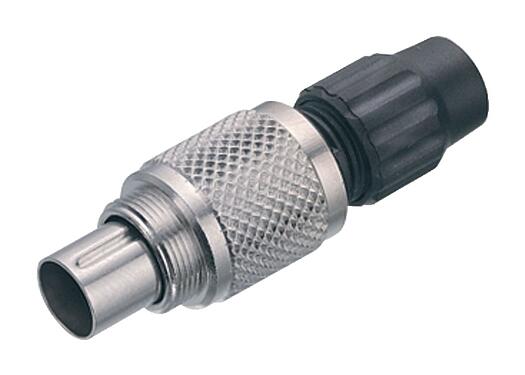

M9 Kabelstekker, aantal polen: 5, 4,0-5,0 mm, onafgeschermd, soldeer, IP40
M9 IP40, Serie 711, Subminiatuur connectoren
3D-aanzicht(Klik om te activeren)
Algemene kenmerken
meerminder| Artikelnummer | 99 0095 102 05 |
| Connectorconstructie | Kabelstekker |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | soldeer |
| Beschermingsgraad | IP40 |
| Cross-sectional area | max. 0,25 mm² / AWG 24 |
| Kabeluitgang | 4,0-5,0 mm |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 500 insteekcycli |
| Weight (g) | 5.80 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Elektrische kenmerken
meerminder| Nominale spanning | 125 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom | 3,0 A |
| Insulation resistance | ≥ 1010 Ω |
| Vervuilingsgraad | 1 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Materialen
meerminder| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA (UL94 V-0) |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | CuZn (messing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | ae9177a3-28b8-4cac-af2b-6766283fb5cf |
Classificaties
meerminder| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Conformiteitsverklaringen
meerminder| Laagspanningsrichtlijn | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
