Artikelnr.: 99 0700 58 05

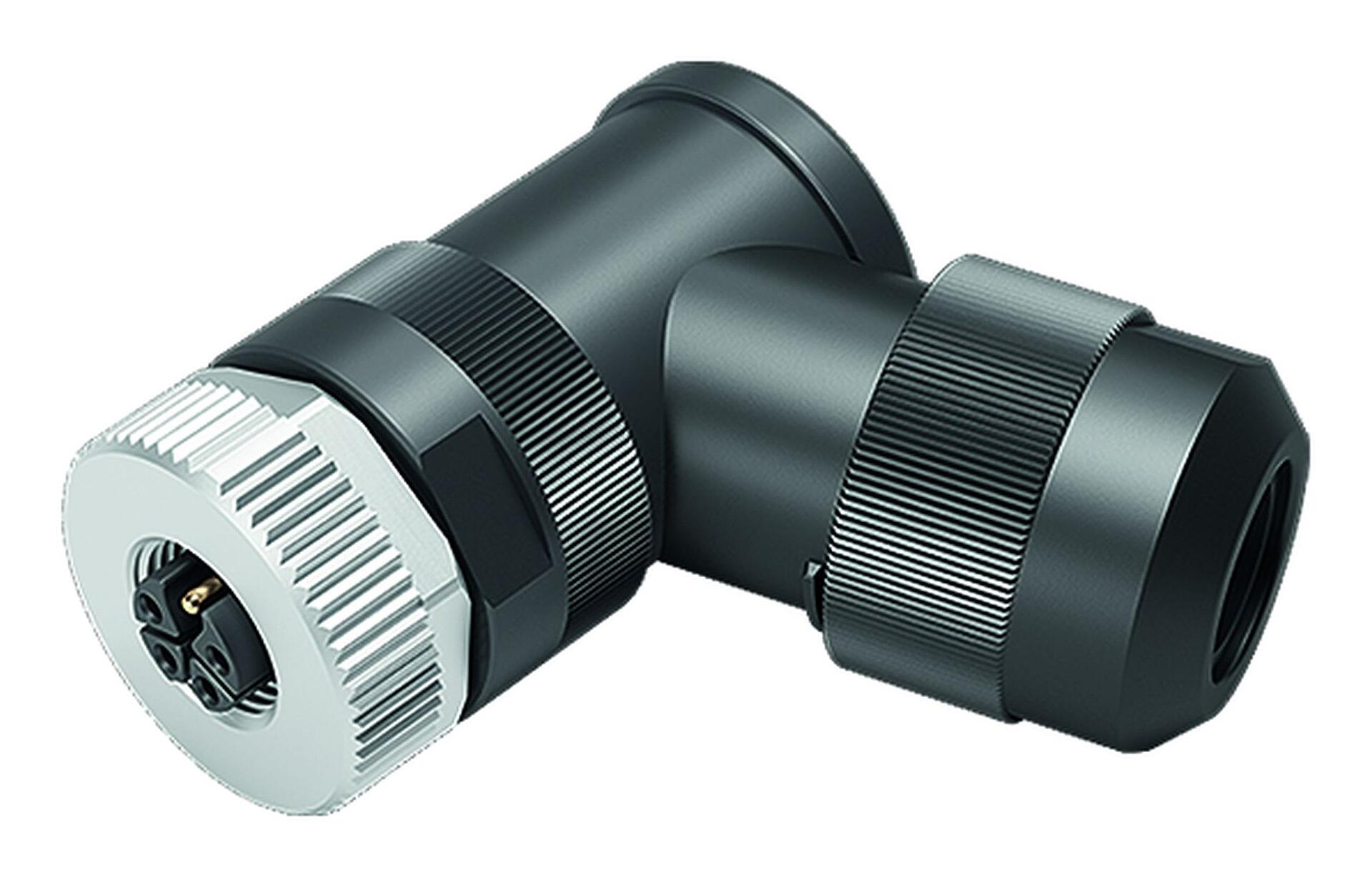

M12 Female haakse connector, aantal polen: 4+PE, 8,0-13,0 mm, onafgeschermd, schroefklem, IP67, UL
M12-K, Serie 824, Automatiseringstechniek - Spanning- en Stroomvoorziening
3D-aanzicht(Klik om te activeren)
Algemene kenmerken
meerminder| Artikelnummer | 99 0700 58 05 |
| Connectorconstructie | Female haakse connector |
| Type standaard | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versie | Connector femal haaks |
| Connectorvergrendeling | schroeven |
| Aansluiting | schroefklem |
| Beschermingsgraad | IP67 |
| Cross-sectional area | max. 1,50 mm² met eindhuls / max. 2,50 mm² zonder eindhuls / AWG 16 met eindhuls / AWG 14 zonder eindhuls |
| Kabeluitgang | 8,0-13,0 mm |
| Verdraaibaarheid | 72° (5 coderingsopties) |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 53.61 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Elektrische kenmerken
meerminder| Nominale spanning | 630 V |
| Nominale stootspanning | 6000 V |
| Nominale stootspanning UL | 6000 V |
| Nominale stroom | 12,0 A |
| Insulation resistance | > 1010 Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | III |
| Materiaalgroep | I |
| EMC-naleving | onafgeschermd |
Materialen
meerminder| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA (UL94 V-0) |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 45b1ce6a-089f-42fd-9c53-351a85f91ad3 |
Autorisatie / goedkeuringen
meerminder| Toelatingen | UL |
Classificaties
meerminder| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Conformiteitsverklaringen
meerminder| Laagspanningsrichtlijn | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
- Bij kabelconnectors met een metalen draadring moet absoluut worden gezorgd voor een verbinding met het PE-beschermcontact van de toestelconnector. Het is niet toegestaan kabels aan te sluiten tussen apparaatconnectoren die niet met het PE-contact zijn verbonden. De gebruiker moet zorgen voor een ononderbroken aansluiting van de aardleiding.
