Artikelnr.: 76 0931 0111 00004-0200

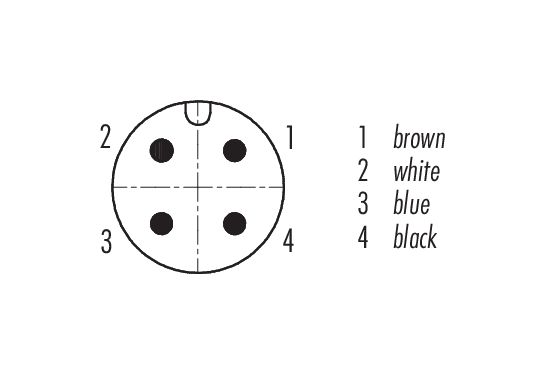

M12 Male vierkant-flens, aantal polen: 4, onafgeschermd, draden, IP40, UL, Vierkant
M12-A, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
Algemene kenmerken
meerminder| Artikelnummer |
76 0931 0111 00004-0200
Alternatief bestelnummer: 09 3433 00 04
|
| Aanwijzing |
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer |
| Connectorconstructie | Male vierkant-flens |
| Type standaard | DIN EN 61076-2-101 |
| Draadlengte | 0,2 m (Standaard 0,2 m. Andere lengtes zijn verkrijgbaar op aanvraag). |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | draden |
| Beschermingsgraad |
IP40 IP67 met afdichting, zie accessoires |
| Cross-sectional area | 0,25 mm² / AWG 24 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 15.40 |
| Customs tariff number | 85369010 |
Elektrische kenmerken
meerminder| Nominale spanning | 250 V |
| Nominale stootspanning | 2500 V |
| Nominale stroom | 4 A (3 A UL) |
| Insulation resistance | > 108 Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Materialen
meerminder| Materiaal van de behuizing | CuZn (messing, vernikkeld) |
| Materiaal van de contactbasis | PA zwart |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | bf5ef8a2-0dd6-4e40-a301-035877442b51 |
Autorisatie / goedkeuringen
meerminder| Toelatingen | UL |
Classificaties
meerminder| ETIM 9.0 | EC003570 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld. Bovendien moet de gebruiker ervoor zorgen dat de kabel op passende wijze wordt bevestigd.
