Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40

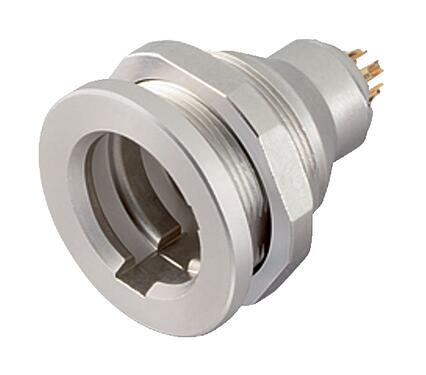

Kuva 09 4931 025 08 - Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40 — Kuva

3D-näkymä 09 4931 025 08 - Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40 — 3D-näkymä

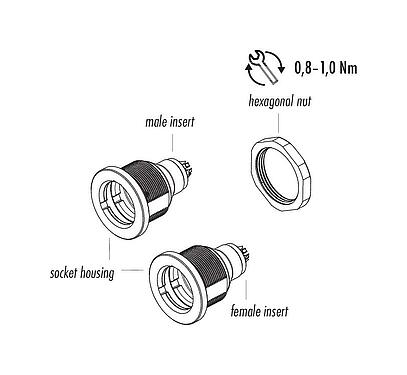

Komponentin osapiirustus 09 4931 025 08 - Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40 — Komponentin osapiirustus

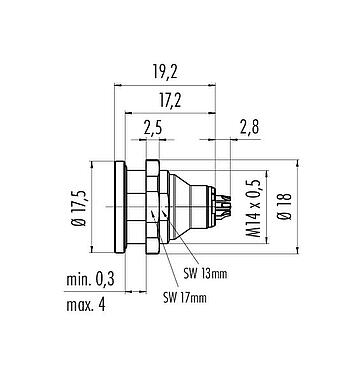

Mittakaavapiirustus 09 4931 025 08 - Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40 — Mittakaavapiirustus

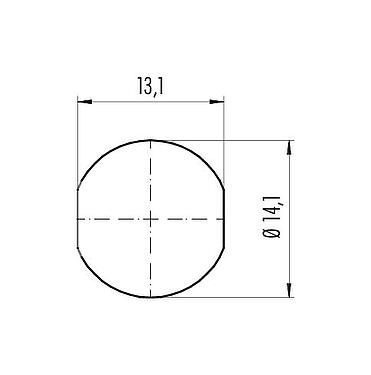

Kokoonpano-ohjeet / asennusaukko 09 4931 025 08 - Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40 — Kokoonpano-ohjeet / asennusaukko

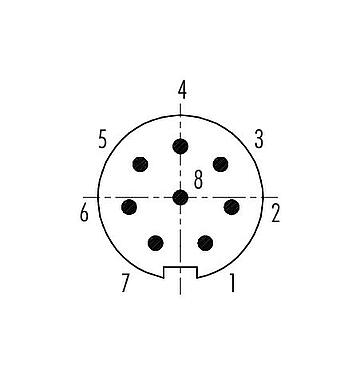

Koskettimien järjestys (plug in -puoli) 09 4931 025 08 - Push Pull Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP40 — Koskettimien järjestys (plug in -puoli)

Ordernummer	09 4931 025 08
Anslutningsdesign	Laippapistoke
Versio	Liitin uros suora
Kontaktlåsning	Push-Pull
Anslutningstyp	juotos
Typ av skydd	IP40
Tvärsnitt för anslutning	0,14 mm² / AWG 26
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	9.87
Tulltaxenummer	85369010
Alkuperämaa	DE

Märkspänning	125 V
Märkd impulsspänning	1500 V
Märkström	1,0 A
Grad	2
Överspänningskategori	I
Gruppen isolerande material	II
EMC lämplighet	suojaamaton

Material Kontakt kropp	PUR/PA
Materialkontakt	CuZn (messinki)
Kontaktyta	Au (kulta)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	e0cff3d7-df33-4ff5-a855-d12e323bc06d

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.

Lataukset

Tietolomake 09 4931 025 08
