M9 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 5 x 0,25 mm², 5 m

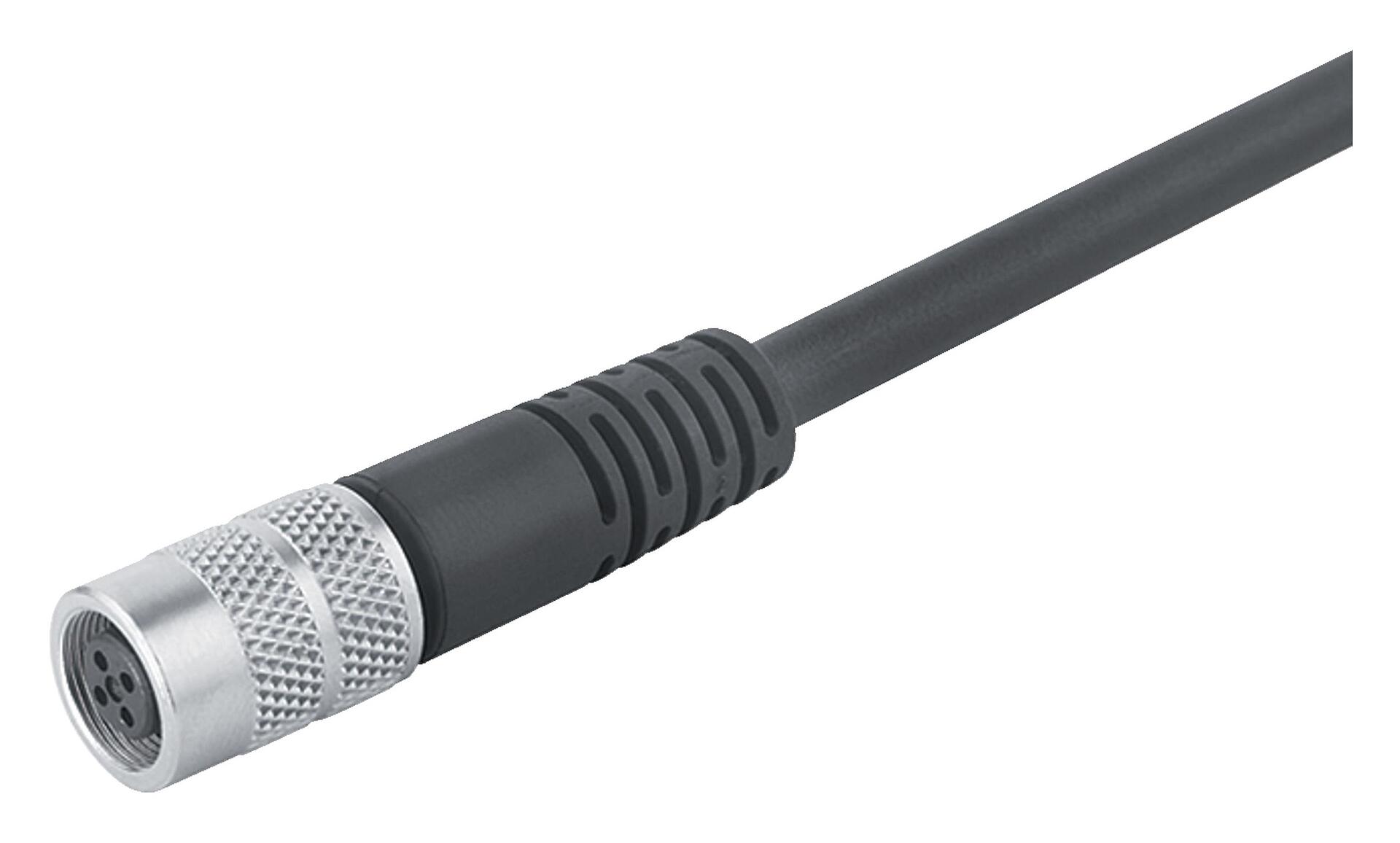

Kuva 79 1406 15 03 - M9 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 5 x 0,25 mm², 5 m — Kuva

3D-näkymä 79 1406 15 03 - M9 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 5 x 0,25 mm², 5 m — 3D-näkymä

Mittakaavapiirustus 79 1406 15 03 - M9 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 5 x 0,25 mm², 5 m — Mittakaavapiirustus

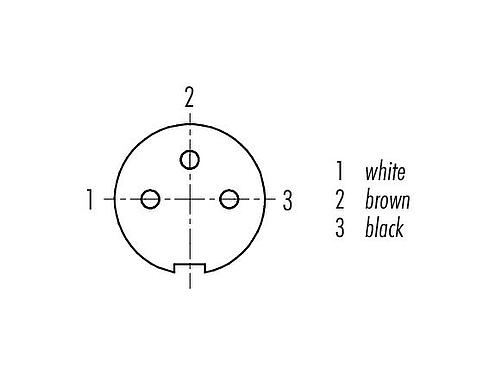

Koskettimien järjestys (plug in -puoli) 79 1406 15 03 - M9 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 5 x 0,25 mm², 5 m — Koskettimien järjestys (plug in -puoli)

Ordernummer	79 1406 15 03
Anslutningsdesign	Kaapelirasia
Kaapelin pituus	5 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Versio	Liitin naaras suora
Kontaktlåsning	ruuvaus
Anslutningstyp	suihkutettu kaapelille
Typ av skydd	IP67
Tvärsnitt för anslutning	0,25 mm² / AWG 24
Begränsa temperaturen från / till	-25 °C / 70 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	191.00
Tulltaxenummer	85444290
Alkuperämaa	HU

Märkspänning	125 V
Märkd impulsspänning	1500 V
Märkström	4,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	1
Överspänningskategori	II
Gruppen isolerande material	III
EMC lämplighet	suojattu
Suojaliitäntä	Suojus kierteitetyllä renkaalla

Materialbostäder	PUR
Material Kontakt kropp	PBT (UL94 V-0)
Materialkontakt	CuSn (pronssi)
Kontaktyta	Au (kulta)
Lukitusmateriaali	CuZn (messinki)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	75c4a588-5617-4c17-85a4-07a4b3f86982

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Pienjännitedirektiivit	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-direktiivi	2011/65/EU (EN 50581:2012)

Kaapelin rakenne
Kaapelin halkaisija	4,8 mm
Poikkileikkaus	5 x 0,25 mm²
Pälsmaterial	PUR
Isoleringssträng	PP
Tråduppbyggnad	32 x 0,10 mm
Kabelfärg	musta
Sähköiset ominaisuudet
Ledarmotstånd	75 Ω/Km (20°C)
Mekaaniset ominaisuudet
Böjradiekabel fast	≥ 5 x Ø
Böjd radiekabel flyttas	≥ 10 x Ø
Böjningscykler	> 2 miljoonaa
Tillåten acceleration	5 m/s²
Reshastighet	5 m vaakapolulla -> 200 m/min
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till	-25 °C / 90 °C
Temperaturområdeskabel fast från / till	-50 °C / 90 °C
Muut ominaisuudet
Halogeeniton	kyllä

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
