Tilauksen numero: 09 0427 80 08

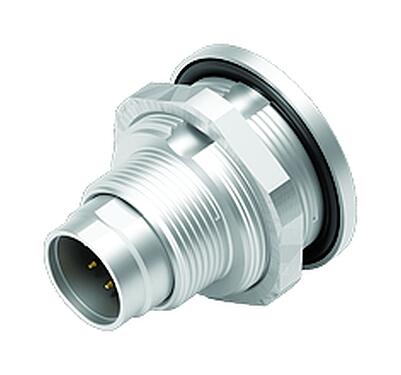

M9 Laippapistoke, Napojen määrä: 8, suojaamaton, juotos, IP67, ruuvattavissa edestä
M9 IP67, Sarja 712, Subminiature-liittimet
General features
mehrwenigerOrdernummer | 09 0427 80 08 |
Anslutningsdesign | Laippapistoke |
Versio | Liitin uros suora |
Kontaktlåsning | ruuvaus |
Anslutningstyp | juotos |
Typ av skydd | IP67 |
Tvärsnitt för anslutning | 0,14 mm² / AWG 26 |
Begränsa temperaturen från / till | -40 °C / 85 °C |
Mekanisk livslängd | > 500 liitäntäsykliä |
Vikt (gr) | 5.76 |
Tulltaxenummer | 85369010 |
Alkuperämaa | DE |
Electrical parameters
mehrwenigerMärkspänning | 125 V |
Märkd impulsspänning | 1500 V |
Märkström | 1,0 A |
Isoleringsmotstånd | ≥ 1010 Ω |
Grad | 1 |
Överspänningskategori | II |
Gruppen isolerande material | III |
EMC lämplighet | suojaamaton |
Material
mehrwenigerMaterialbostäder | CuZn (messinki, nikkelöity) |
Material Kontakt kropp | PA (UL94 V-0) |
Materialkontakt | CuZn (messinki) |
Kontaktyta | Au (kulta) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-numero | ce6836fa-8bed-413c-825f-142b16e6237c |
Iuokittelu
mehrwenigereCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
