M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40

Kuva 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — Kuva

3D-näkymä 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — 3D-näkymä

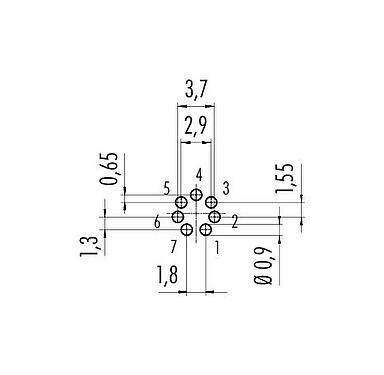

Johtimen malli 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — Johtimen malli

Komponentin osapiirustus 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — Komponentin osapiirustus

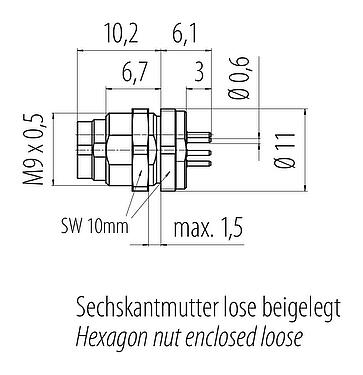

Mittakaavapiirustus 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — Mittakaavapiirustus

Kokoonpano-ohjeet / asennusaukko 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — Kokoonpano-ohjeet / asennusaukko

Koskettimien järjestys (plug in -puoli) 09 0477 22 07 - M9 Laippapistoke, Napojen määrä: 7, suojaamaton, THT, IP40 — Koskettimien järjestys (plug in -puoli)

Ordernummer	09 0477 22 07
Anslutningsdesign	Laippapistoke
Versio	Liitin uros suora
Kontaktlåsning	ruuvaus
Anslutningstyp	THT
Typ av skydd	IP40
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	3.17
Tulltaxenummer	85369010
Alkuperämaa	DE

Märkspänning	125 V
Märkd impulsspänning	1500 V
Märkström	1,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	1
Överspänningskategori	II
Gruppen isolerande material	III
EMC lämplighet	suojaamaton

Material Kontakt kropp	PA (UL94 V-0)
Materialkontakt	CuZn (messinki)
Kontaktyta	Au (kulta)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	2c8e8b96-016c-40b0-b2eb-788a85a122b2

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
