Tilauksen numero: 09 0059 00 05

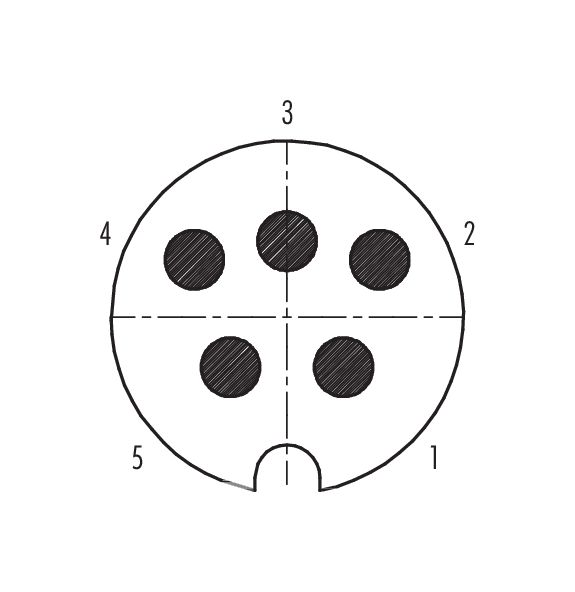

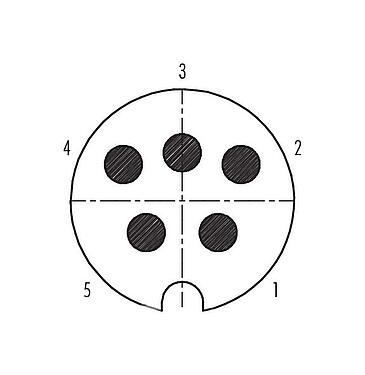

Pistin Kaapelipistoke, Napojen määrä: 5, 5,0-8,0 mm, suojattavissa, juotos, IP40
Pistin, Sarja 690, Power-liittimet
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer | 09 0059 00 05 |
| Anslutningsdesign | Kaapelipistoke |
| Versio | Liitin uros suora |
| Kontaktlåsning | Pistin |
| Anslutningstyp | juotos |
| Typ av skydd | IP40 |
| Tvärsnitt för anslutning | 2,50 mm² / AWG 14 |
| Kabelpassage | 5,0-8,0 mm |
| Begränsa temperaturen från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 50 liitäntäsykliä |
| Vikt (gr) | 37.91 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 250 V |
| Märkd impulsspänning | 2500 V |
| Märkström | 10,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Grad | 1 |
| Överspänningskategori | II |
| Gruppen isolerande material | III |
| EMC lämplighet | suojattavissa |
| Suojaliitäntä | Kaapelikiinnike ja juottokärki |
Materiaalit
mehrweniger| Materialbostäder | GD-AL eloksoitu |
| Material Kontakt kropp | PET (UL94 V-0) |
| Materialkontakt | CuZn (messinki) |
| Kontaktyta | Ag (hopea) |
| REACH SVHC |
None (No pollutants) |
| SCIP-numero | SCIP-number not available |
Luokitukset
mehrweniger| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
CE-vaatimustenmukaisuusvakuutus
mehrweniger| Pienjännitedirektiivit | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimeen suosittelemme kiristämään kierrerenkaan 1,25 Nm:n momenttiin. Sopiva momenttiavain on saatavana lisävarusteena (tilausnumero 07 0082 000).
