M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään

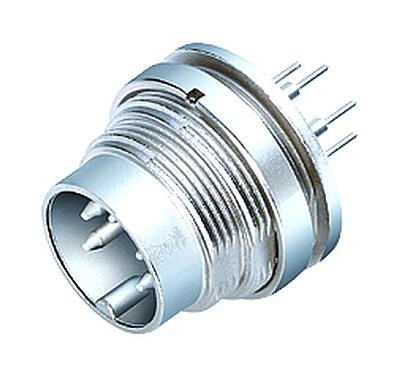

Kuva 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — Kuva

3D-näkymä 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — 3D-näkymä

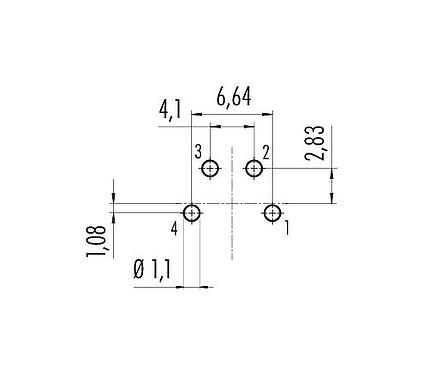

Johtimen malli 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — Johtimen malli

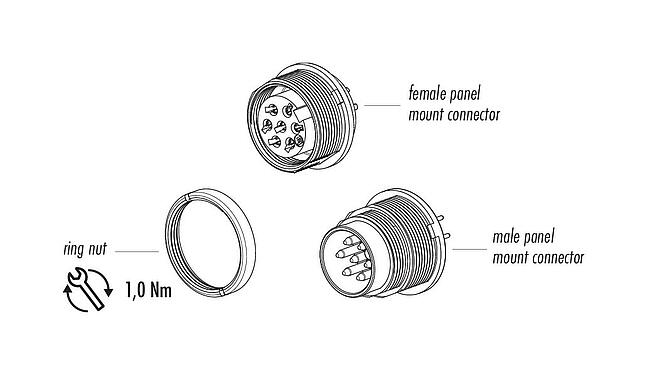

Komponentin osapiirustus 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — Komponentin osapiirustus

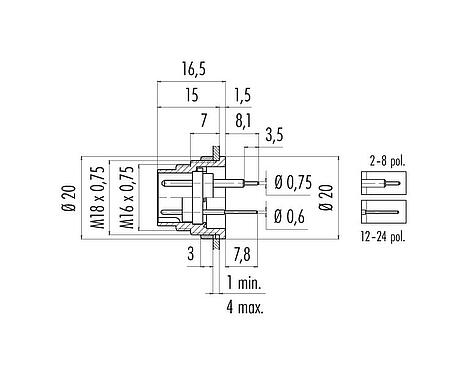

Mittakaavapiirustus 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — Mittakaavapiirustus

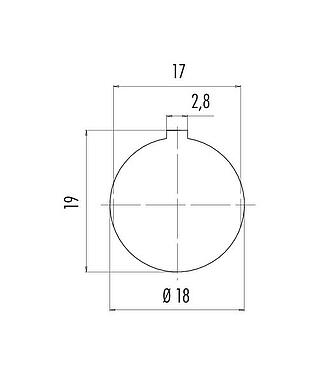

Kokoonpano-ohjeet / asennusaukko 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — Kokoonpano-ohjeet / asennusaukko

Koskettimien järjestys (plug in -puoli) 09 0311 90 04 - M16 Laippapistoke, Napojen määrä: 4 (04-a), suojaamaton, THT, IP40, M18x0,75, Kiinnitys takaseinään — Koskettimien järjestys (plug in -puoli)

Ordernummer	09 0311 90 04
Anslutningsdesign	Laippapistoke
Tyyppistandardi	DIN EN 61076-2-106
Versio	Liitin uros suora
Kontaktlåsning	ruuvaus
Anslutningstyp	THT
Typ av skydd	IP40
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	11.42
Tulltaxenummer	85369010
Alkuperämaa	DE

Märkspänning	250 V
Märkd impulsspänning	1500 V
Märkström	6,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	1
Överspänningskategori	I
Gruppen isolerande material	III
EMC lämplighet	suojaamaton

Materialbostäder	sinkkipainevalu nikkelöity
Material Kontakt kropp	PBT (UL94 V-0)
Materialkontakt	CuZn (messinki)
Kontaktyta	Ag (hopea)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS-yhdisteiden esiintyminen	cbec3c87-6d2e-42b5-a6fb-47fc942b5076

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).

Lataukset

Tietolomake 09 0311 90 04
