Snap-In Zástrčka kabelu, : 3, 3,5-5,0 mm, nestíněný, pájka, IP67, UL

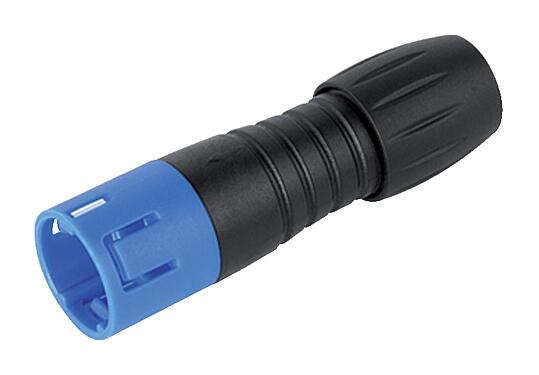

Ilustrace 99 9205 060 03 - Snap-In Zástrčka kabelu, : 3, 3,5-5,0 mm, nestíněný, pájka, IP67, UL — Ilustrace

3D zobrazení 99 9205 060 03 - Snap-In Zástrčka kabelu, : 3, 3,5-5,0 mm, nestíněný, pájka, IP67, UL — 3D zobrazení

Výkres v měřítku 99 9205 060 03 - Snap-In Zástrčka kabelu, : 3, 3,5-5,0 mm, nestíněný, pájka, IP67, UL — Výkres v měřítku

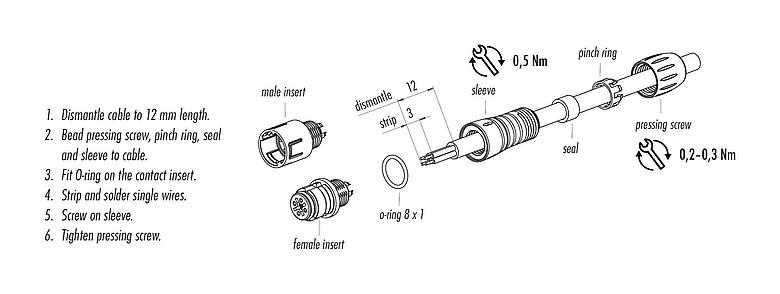

Montážní návod 99 9205 060 03 - Snap-In Zástrčka kabelu, : 3, 3,5-5,0 mm, nestíněný, pájka, IP67, UL — Montážní návod

Uspořádání kontaktů (strana zástrčky) 99 9205 060 03 - Snap-In Zástrčka kabelu, : 3, 3,5-5,0 mm, nestíněný, pájka, IP67, UL — Uspořádání kontaktů (strana zástrčky)

Díl č.	99 9205 060 03
Konstrukce konektoru	Zástrčka kabelu
Provedení	Konektory pin přímý
Uzamykací systém konektorů	snap-in
Ukončení	pájka
Stupeň ochrany 1	IP67
Plocha průřezu	max. 0,25 mm² / AWG 24
Kabelová zásuvka	3,5-5,0 mm
Rozsah teplot od/do	-25 °C / 85 °C
Mechanický provoz	> 500 cyklů páření
Hmotnost (gr)	3.24
Číslo celního sazebníku	85369010
Země původu	DE

Jmenovité napětí	125 V
Jmenovité impulzní napětí	1500 V
Jmenovitý proud	3,0 A
Izolační odpor	≥ 10¹⁰ Ω
Stupeň znečištění	2
Kategorie přepětí	II
Skupina materiálů	II
Soulad s EMV	nestíněný

Materiál pouzdra	PA
Materiál kontaktního tělesa	PA (UL94 HB) modrá
Materiál kontaktu	CuZn (mosaz)
Pokovení kontaktů	Au (zlato)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP číslo	96dd2d2e-e8f2-458c-a888-e6e1e1863a39

Schválení	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Směrnice o nízkém napětí	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Nahlásit chybu na této stránce

Bezpečnostní upozornění

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
