RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9

Ilustrace 99 4225 00 07 - RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9 — Ilustrace

3D zobrazení 99 4225 00 07 - RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9 — 3D zobrazení

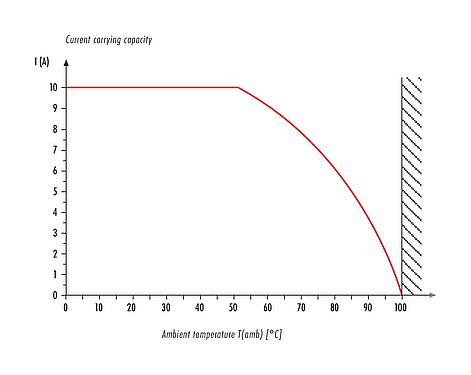

Derivační křivka 99 4225 00 07 - RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9 — Derivační křivka

Výkres v měřítku 99 4225 00 07 - RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9 — Výkres v měřítku

Montážní návod 99 4225 00 07 - RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9 — Montážní návod

Uspořádání kontaktů (strana zástrčky) 99 4225 00 07 - RD24 Zástrčka kabelu, : 6+PE, 6,0-9,0 mm, nestíněný, pájka, IP67, UL, ESTI+, VDE, PG 9 — Uspořádání kontaktů (strana zástrčky)

Díl č.	99 4225 00 07
Konstrukce konektoru	Zástrčka kabelu
Provedení	Konektory pin přímý
Uzamykací systém konektorů	šrouby
Ukončení	pájka
Stupeň ochrany 1	IP67 IP65 s průměrem kabelu 6-7 mm
Plocha průřezu	max. 0,75 mm² / AWG 18
Kabelová zásuvka	6,0-9,0 mm
Rozsah teplot od/do	-40 °C / 100 °C
Mechanický provoz	> 500 cyklů páření
Hmotnost (gr)	29.47
Číslo celního sazebníku	85369010
Země původu	DE

Jmenovité napětí	250 V
Jmenovité impulzní napětí	4000 V
Jmenovitý proud	10 A (8 A UL)
Izolační odpor	≥ 10¹⁰ Ω
Stupeň znečištění	3
Kategorie přepětí	III
Skupina materiálů	III
Soulad s EMV	nestíněný

Materiál kontaktního tělesa	PBT (UL94 V-0)
Materiál kontaktu	CuZn (mosaz)
Pokovení kontaktů	Ag (stříbro)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP číslo	bfbd9c43-173a-49d9-bd45-29525b3aaf51

Schválení	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Směrnice o nízkém napětí	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Nahlásit chybu na této stránce

Bezpečnostní upozornění

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
