Číslo položky: 99 6155 000 06

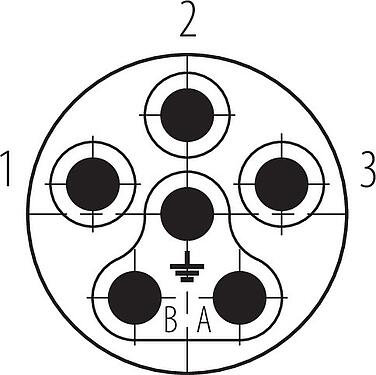

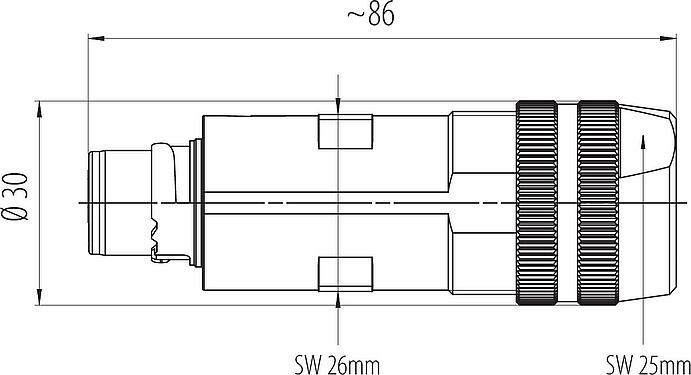

Bajonet Zástrčka kabelu, : 6 (3+PE+2), 7,0-14,0 mm, stínitelné, šroubovací svorka, IP67 zapojený a uzamčení, UL
PBC15, Série 615, Power Konektory
3D zobrazení(Klikněte pro aktivaci)
Obecné vlastnosti
víceméně| Díl č. | 99 6155 000 06 |
| Konstrukce konektoru | Zástrčka kabelu |
| Standard typu | DIN EN IEC 61076-2-116 |
| Provedení | Konfigurovatelné pole |
| Uzamykací systém konektorů | Bajonet |
| Ukončení | šroubovací svorka |
| Stupeň ochrany 1 | IP67 zapojený a uzamčení |
| Plocha průřezu | max. 2,50 mm² / max. AWG 14 |
| Kabelová zásuvka | 7,0-14,0 mm |
| Rozsah teplot od/do | -40 °C / 85 °C |
| Mechanický provoz | > 100 cyklů páření |
| Hmotnost (gr) | 106.09 |
| Číslo celního sazebníku | 85369010 |
| Země původu | DE |
Elektrické parametry
víceméně| Jmenovité napětí | Napájení: 630 V, signál: 63 V |
| Jmenovité impulzní napětí | Napájení: 6000 V, signál: 1500 V |
| Jmenovitý proud | Napájení: 16 A, signál: 10 A |
| Izolační odpor | > 108 Ω |
| Stupeň znečištění | 3 |
| Kategorie přepětí | III |
| Skupina materiálů | II |
| Soulad s EMV | stínitelné |
Materiál
víceméně| Materiál pouzdra | Zinkový tlakový odlitek poniklovaný |
| Materiál kontaktního tělesa | PA |
| Materiál kontaktu | CuZn (bezolovnatá mosaz) |
| Pokovení kontaktů | Ag (stříbro) |
| Uzamykací materiál | Zinkový tlakový odlitek poniklovaný |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP číslo | bf738e84-eb5a-4a03-a828-6a262a6de297 |
Autorizace/schválení
víceméně| Schválení | UL |
Prohlášení o shodě
víceméně| Směrnice o nízkém napětí | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Bezpečnostní upozornění
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
