Référencee: 77 0606 0000 50704-0500

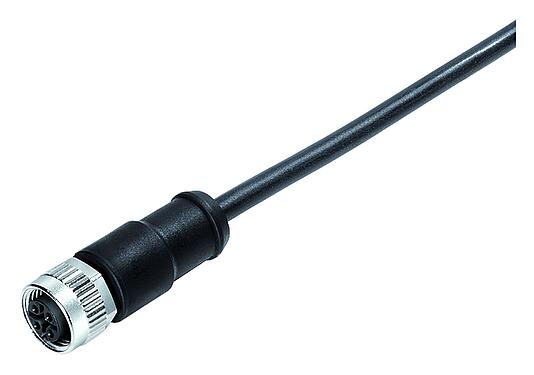

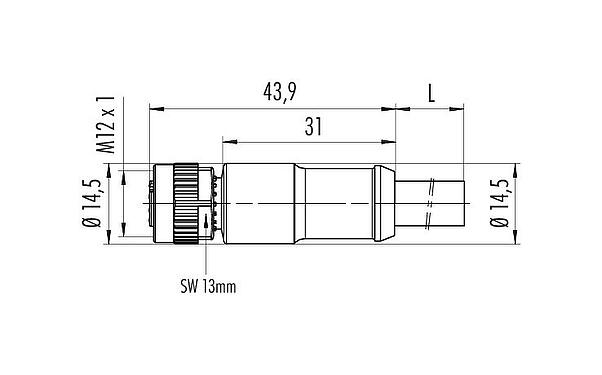

M12 Connecteur femelle, Contacts: 4, non blindé, surmoulé sur le câble, IP69K, PUR, noir, 4 x 1,50 mm², 5 m
M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 77 0606 0000 50704-0500 |
| Design du connecteur | Connecteur femelle |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.) |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP69K |
| Aire de section transversale | 1,50 mm² / AWG 16 |
| Plage de températures de/à | -25 °C / 90 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 231.00 |
| Numéro de tarif douanier | 85444290 |
Caractéristiques électriques
Plusless| Tension nominale | 250 V |
| Tension de choc nominale | 2500 V |
| Courant nominal (40 °C) | 8,0 A |
| Résistance d'isolation | ≥ 1010 Ω |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PUR |
| Matériau du corps de contact | PUR |
| Matériau du contact | CuSn (bronze) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Zinc coulé sous pression nickelé |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | a0cd82b6-ee26-42c9-aa4a-959a78ae0d4a |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 8,0 mm |
| Section transversale | 4 x 1,50 mm² |
| Matériau de la gaine | PUR |
| Isolation du toron | PP |
| Structure du toron | 84 x 0,15 mm |
| Couleur du câble | noir |
| Propriétés électriques | |
| Résistance du conducteur | 13.3 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 7,5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | 5 millions |
| Accélération admissible | 5 m/s² |
| Déplacement horizontal | 20 m |
| Vitesse de déplacement | ≤ 300 m/min |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -30 °C / 80 °C |
| Plage de temp. câble fixe de/à | -50 °C / 80 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Security notices
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
- La spécification de la classe de protection s'applique à condition que les quatre trous de montage soient réalisés comme des trous borgnes.
