M12 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, M16x1,5, Profinet, PUR, vert, 2 x 2 x AWG 22, 0,5 m

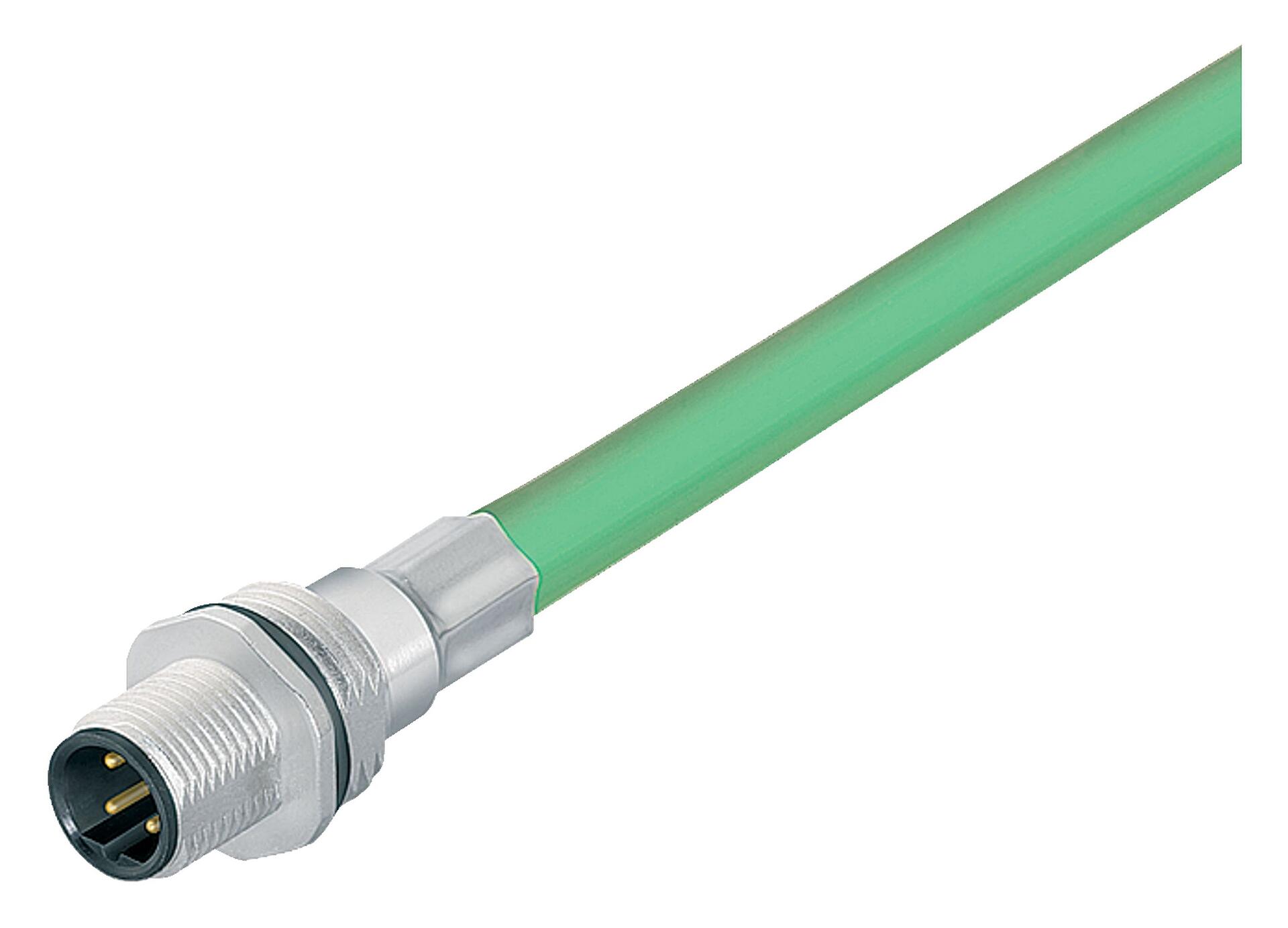

Illustration 70 3733 705 04 - M12 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, M16x1,5, Profinet, PUR, vert, 2 x 2 x AWG 22, 0,5 m — Illustration

Vue 3D 70 3733 705 04 - M12 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, M16x1,5, Profinet, PUR, vert, 2 x 2 x AWG 22, 0,5 m — Vue 3D

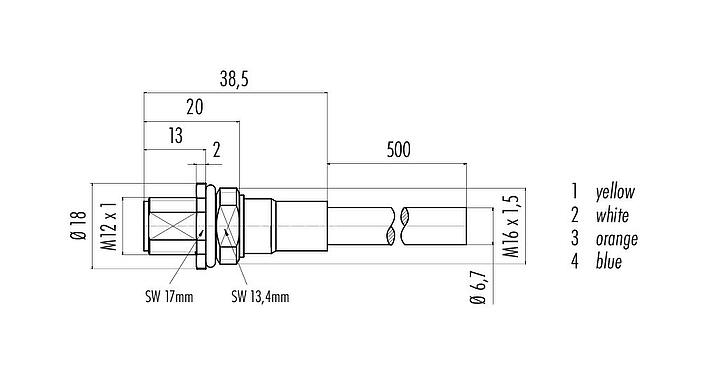

Dessin coté 70 3733 705 04 - M12 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, M16x1,5, Profinet, PUR, vert, 2 x 2 x AWG 22, 0,5 m — Dessin coté

Instructions de montage / Découpe du panneau 70 3733 705 04 - M12 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, M16x1,5, Profinet, PUR, vert, 2 x 2 x AWG 22, 0,5 m — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 70 3733 705 04 - M12 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, M16x1,5, Profinet, PUR, vert, 2 x 2 x AWG 22, 0,5 m — Disposition des contacts (Côté plug-in)

Référence	70 3733 705 04
Design du connecteur	Embase mâle
Norme de conception	DIN EN 61076-2-101
Longueur du câble	0,5 m (D'autres longueurs sont possibles sur demande).
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	assemblés avec câble
Indice de protection	IP67
Aire de section transversale	AWG 22
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	43.60
Numéro de tarif douanier	85444290
Pays d'origine	HU

Tension nominale	250 V
Tension de choc nominale	2500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10¹⁰ Ω
Degré d’encrassement	3
Taux de transmission	CAT 5
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindé
Raccordement du blindage	Écran sur boîtier

Matériau du boîtier	CuZn (Laiton, nickelé)
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	cc9a70f3-4ff6-4c17-9757-0f6794178d3b

Admissions	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Structure du câble
Type de câble	Profinet
Diamètre de câble	6,7 mm
Section transversale	2 x 2 x AWG 22
Matériau de la gaine	PUR
Isolation du toron	Polyoléfine
Structure du toron	AWG 22/7
Couleur du câble	vert
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 5 x Ø
Rayon de courbure de câble mobile	≥ 15 x Ø
Cycles de flexion	> 10 x Ø (2 millions)
Accélération admissible	2 m/s²
Déplacement horizontal	à 5 m/s² -> 5 m
Déplacement vertical	à 5 m/s² -> 5 m
Vitesse de déplacement	≤ 200 m/min (5 m de distance horizontale)
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-20 °C / 60 °C
Plage de temp. câble fixe de/à	-40 °C / 80 °C
Autres caractéristiques
Sans halogène	oui

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
