Technologie d’automatisation - transmission de données
Filtrer les produits
Type de connexion
Le type de connecteur permet de distinguer nos produits destinés à être installés dans un boîtier d'appareil des éléments de câble. Le type de connecteur décrit la différence entre les connecteurs montés sur les boîtiers et les connecteurs montés sur les câbles.
Design
Un connecteur se compose d'une partie mâle (broche) et d'une partie femelle (douille). Selon la conception, la partie mâle ou femelle est installée de manière permanente ou se trouve à l'extrémité d'un câble.
Nombre de pôles
Elle indique le nombre de contacts du connecteur.
Version
Le choix de la version permet de définir certaines spécifications techniques - par exemple le type de sortie de câble ou la taille.
Verrouillage
Le système de verrouillage décrit la manière dont les éléments de la broche et de la douille sont assemblés.
Tension nominale
La tension nominale est la tension électrique attribuée au connecteur.
Courant nominal (40 °C)
Le courant nominal est le courant électrique attribué au connecteur.
Indice de protection
Les degrés de protection selon la norme IEC60529 s'appliquent à différents articles et fournissent des informations sur la protection contre l'intrusion d'eau et de solides tels que la poussière.
Matériau du boîtier
Selon le domaine d'application ou les exigences, les connecteurs sont fabriqués dans différents matériaux. Nous proposons des boîtiers en métal et en plastique pour nos articles.
Codage
Les éléments du connecteur, la broche et la douille, doivent être alignés l'un par rapport à l'autre (détrompage) avant d'être verrouillés. Cela permet d'éviter les erreurs de branchement.
Termination
Le type de terminaison détermine la manière dont les câbles, les fils individuels ou les circuits imprimés peuvent être reliés au connecteur.
Type de câble
En sélectionnant le type de câble, il est possible d'effectuer une présélection pour l'application concernée.
Matériau de la gaine
Le matériau de la gaine du câble. Les câbles PUR, TPE, TMPU ou TPE-U ont chacun des propriétés techniques différentes.
Couleur du câble
La couleur de la gaine du câble.
Longueur de câble
Nos articles avec des câbles moulés ou pré-assemblés ont différentes longueurs de câble. Elle décrit la longueur du câble à partir de l'extrémité du connecteur. Si la longueur de câble souhaitée n'est pas indiquée, veuillez contacter notre service commercial.
Matériel de verrouillage
Selon les exigences techniques ou les données de performance du connecteur, le mécanisme de verrouillage est en plastique ou en métal.
Show products
  1. Produits
  2. Technologie d’automatisation - transmission de données
  3. M12 Hybrid

Connecteur M12 codé A pour les solutions One Cable - Technologie de l'automatisation

Ces systèmes de connecteurs constituent la solution parfaite lorsque l'alimentation et le signal sont requis. Solution One Cable (OCS) dans le boîtier M12 éprouvé, IP67/68/69. 9 pôles - 2 contacts de puissance + 7 contacts de signal permettent une grande flexibilité. Les matériaux sont adaptés à une utilisation temporaire en extérieur. Verrouillage par vis M12-A avec bague filetée en plastique et pour les exigences plus strictes avec bague filetée en acier inoxydable. Une autre caractéristique est la facilité de montage.

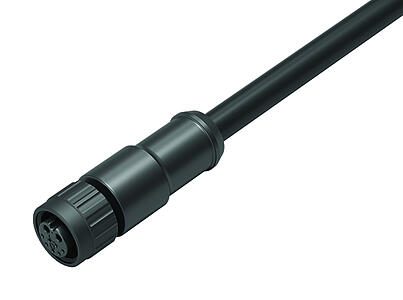

Technologie d’automatisation - transmission de données--Connecteur femelle_767_2_KD_Hybrid_Kunststoff
77 8406 0000 30709-0185
M12 Connecteur femelle, Contacts: 2+7, surmoulé sur le câble, IP67, PUR, noir, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m
M12 Hybride, série 767, Technologie d’automatisation - transmission de données
Informations

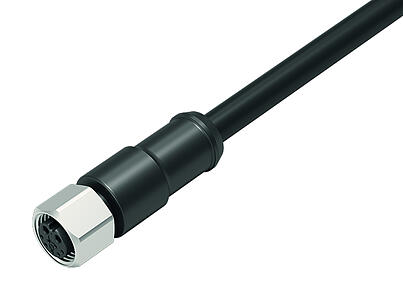

Technologie d’automatisation - transmission de données--Connecteur femelle_767_2_KD_Hybrid_VA
77 8730 0000 30709-0185
M12 Connecteur femelle, Contacts: 2+7, surmoulé sur le câble, IP67, PUR, noir, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m
M12 Hybride, série 767, Technologie d’automatisation - transmission de données
Informations

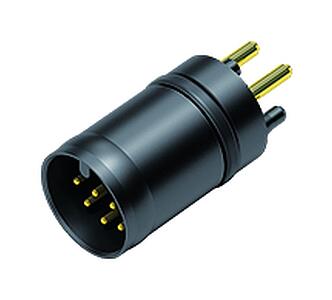

Technologie d’automatisation - transmission de données--Encastrable mâle_767_3_EBS_Hybrid
86 7047 0000 00009
M12 Encastrable mâle, Contacts: 2+7, Contact 1+2 THR / Contact 3-9 SMT, IP67 enfiché et verrouillé
M12 Hybride, série 767, Technologie d’automatisation - transmission de données
Informations
