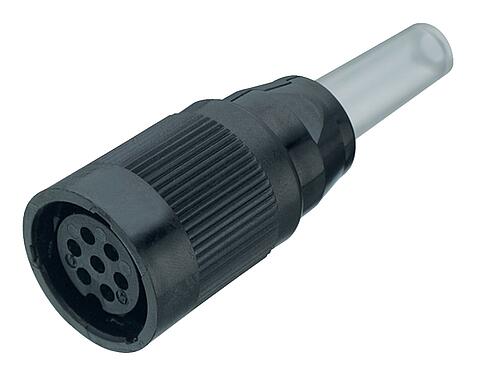

Artikelnr.: 09 0056 00 03
Bajonet Kabeldoos, aantal polen: 3, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren

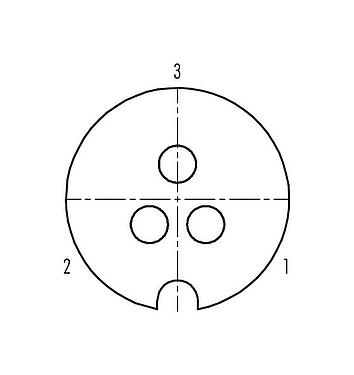

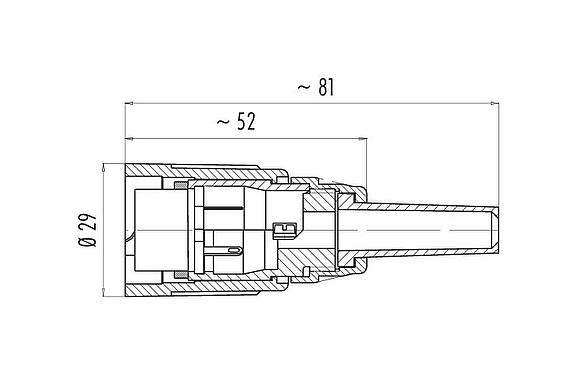

General features
meerlessArtikelnummer | 09 0056 00 03 |
Connectorconstructie | Kabeldoos |
Versie | Connector femal recht |
Connectorvergrendeling | Bajonet |
Aansluiting | soldeer |
Beschermingsgraad | IP40 |
Cross-sectional area | 2,50 mm² / AWG 14 |
Kabeluitgang | 5,0-8,0 mm |
Grenstemperatuur van/tot | -40 °C / 85 °C |
Mechanische levensduur | > 50 insteekcycli |
Weight (g) | 28.96 |
Customs tariff number | 85369010 |
Land van herkomst | DE |
Electrical parameters
meerlessNominale spanning | 250 V |
Nominale stootspanning | 2500 V |
Nominale stroom | 10,0 A |
Insulation resistance | ≥ 1010 Ω |
Vervuilingsgraad | 1 |
Overspanningscategorie | II |
Materiaalgroep | III |
EMC-naleving | schermbaar |
Shield verbinding | Kabelklem en soldeerlip |
Material
meerlessMateriaal van de behuizing | GD-AL geanodiseerd |
Materiaal van de contactbasis | pet (UL94 V-0) |
Materiaal van het contact | CuSn (brons) |
Contactbedekking | Ag (zilver) |
REACH SVHC |
None (No pollutants) |
SCIP-nummer | SCIP-number not available |
Classificaties
meerlesseCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Conformiteitsverklaringen
meerlessLaagspanningsrichtlijn | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".

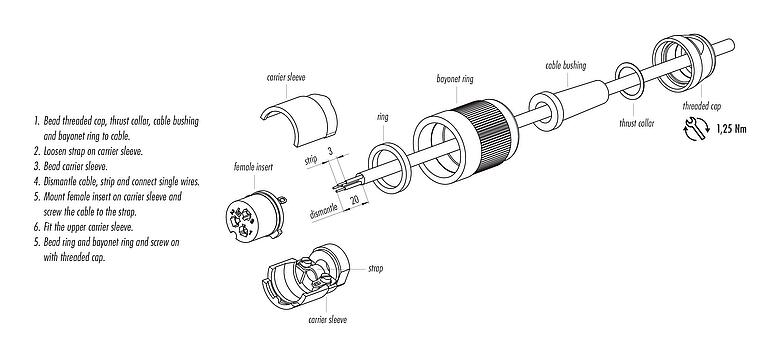

- Om de kabelconnector met de apparaatconnector te vergrendelen raden we aan om de draadring vast te draaien met 1,25 Nm. Een geschikte momentsleutel is verkrijgbaar als accessoire (bestelnr. 07 0082 000).
